Что такое эндоскоп и виды технических эндоскопов
Эндоскоп — это оптический прибор, предназначенный для визуального осмотра внутренних полостей и труднодоступных участков различных объектов без их разборки или повреждения. Изначально эндоскопы использовались в медицине, но сегодня они широко применяются в промышленности, энергетике, авиации, машиностроении и других отраслях для технической диагностики, контроля качества и профилактического обслуживания оборудования.
Основные виды промышленных эндоскопов
Современные промышленные эндоскопы делятся на несколько типов в зависимости от конструкции, принципа работы и функциональных возможностей:
1. Видеоэндоскопы

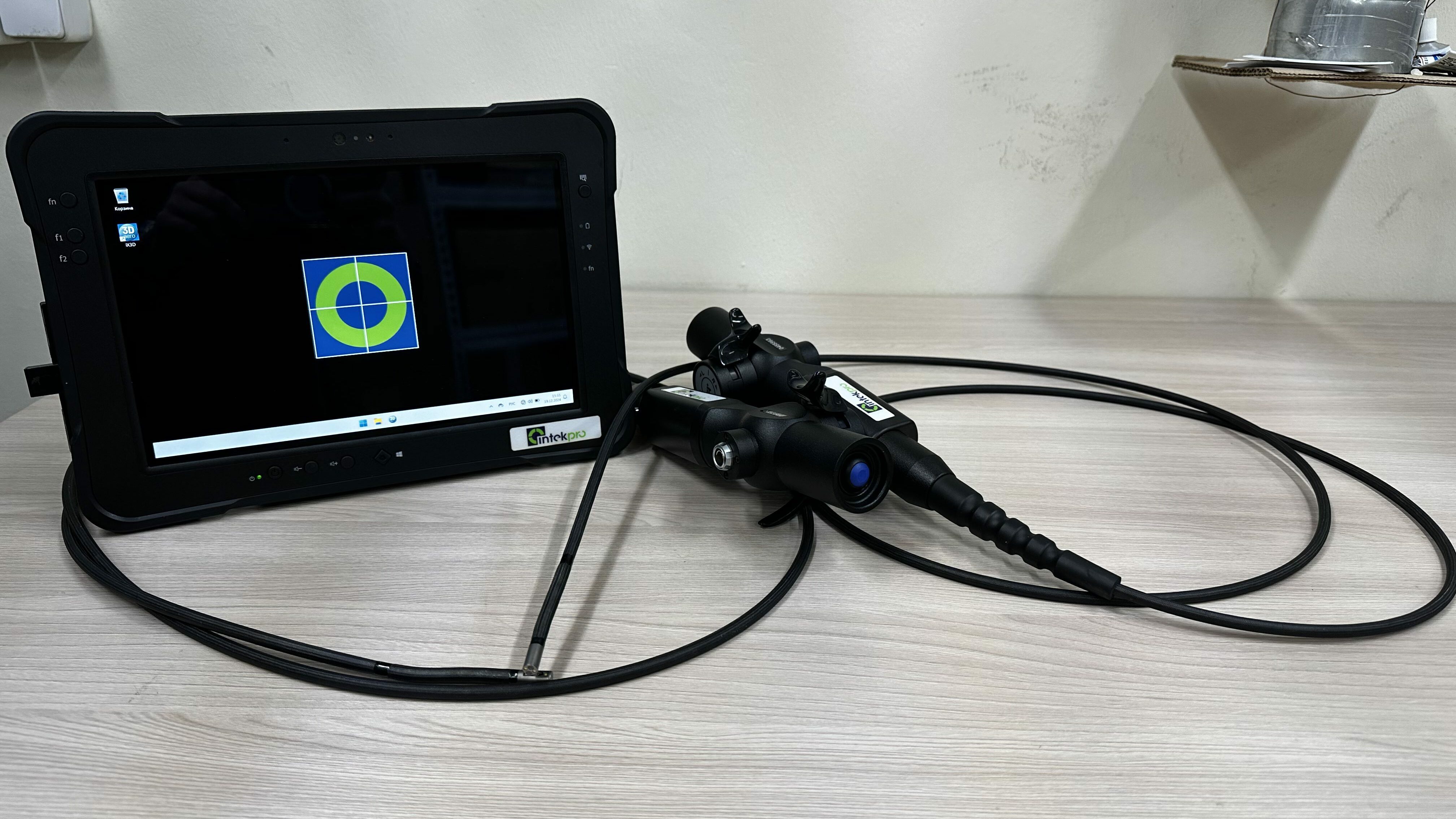

Это наиболее распространённый и технологичный тип эндоскопов. Они оснащены цифровой видеокамерой на конце гибкого или жёсткого зонда, которая передаёт изображение в реальном времени на встроенный или внешний дисплей. Видеоэндоскопы могут быть как моноблочными (все компоненты в одном корпусе), так и модульными — со сменными зондами.
Среди них выделяют:
- Просмотровые видеоэндоскопы — предназначены для визуального контроля, записи фото и видео. Пример: серия ВИЗИ ПРО 7 от компании «Интек», оснащённая сенсорным экраном, Wi-Fi и возможностью сравнительных измерений.

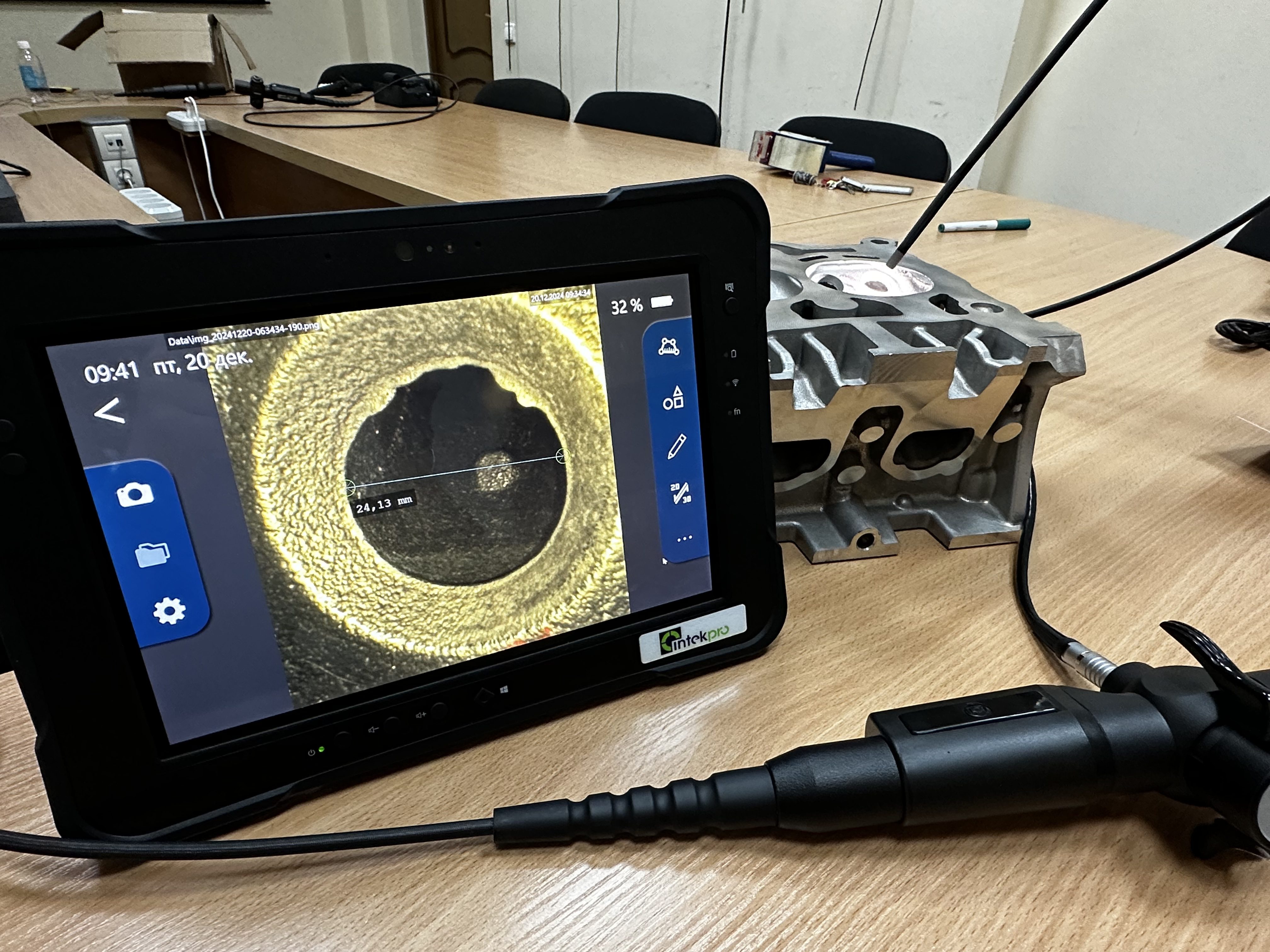

- Измерительные видеоэндоскопы — помимо визуализации, позволяют проводить точные измерения дефектов (глубина, площадь, периметр) и даже строить 3D-модели. Такие функции реализованы в модели ВИС ПРО 10.1, использующей стереоскопические камеры и искусственный интеллект для повышения точности измерений.
2. Оптоволоконные эндоскопы
Оптоволоконные (гибкие) эндосокопы не содержат электроники и работают за счёт передачи изображения по оптоволоконному жгуту. Они полностью пассивны, не требуют питания и устойчивы к экстремальным условиям: высоким температурам, электромагнитным помехам, вибрациям. Это делает их незаменимыми в аварийных, полевых и взрывоопасных зонах.
Примеры: серии АРТ2 и АРТ4 производства «Интек» с разрешением до 16 000 пикселей, фокусируемым окуляром и возможностью артикуляции в двух или четырёх направлениях.
3. Жёсткие эндоскопы
Жёсткие эндоскопы представляют собой трубку с оптической системой и призменными насадками, позволяющими менять угол обзора (обычно прямой или боковой). Они не имеют гибкости, но обеспечивают высокое качество изображения и применяются там, где доступ прямолинейный, но узкий — например, в цилиндрах двигателей или теплообменниках.

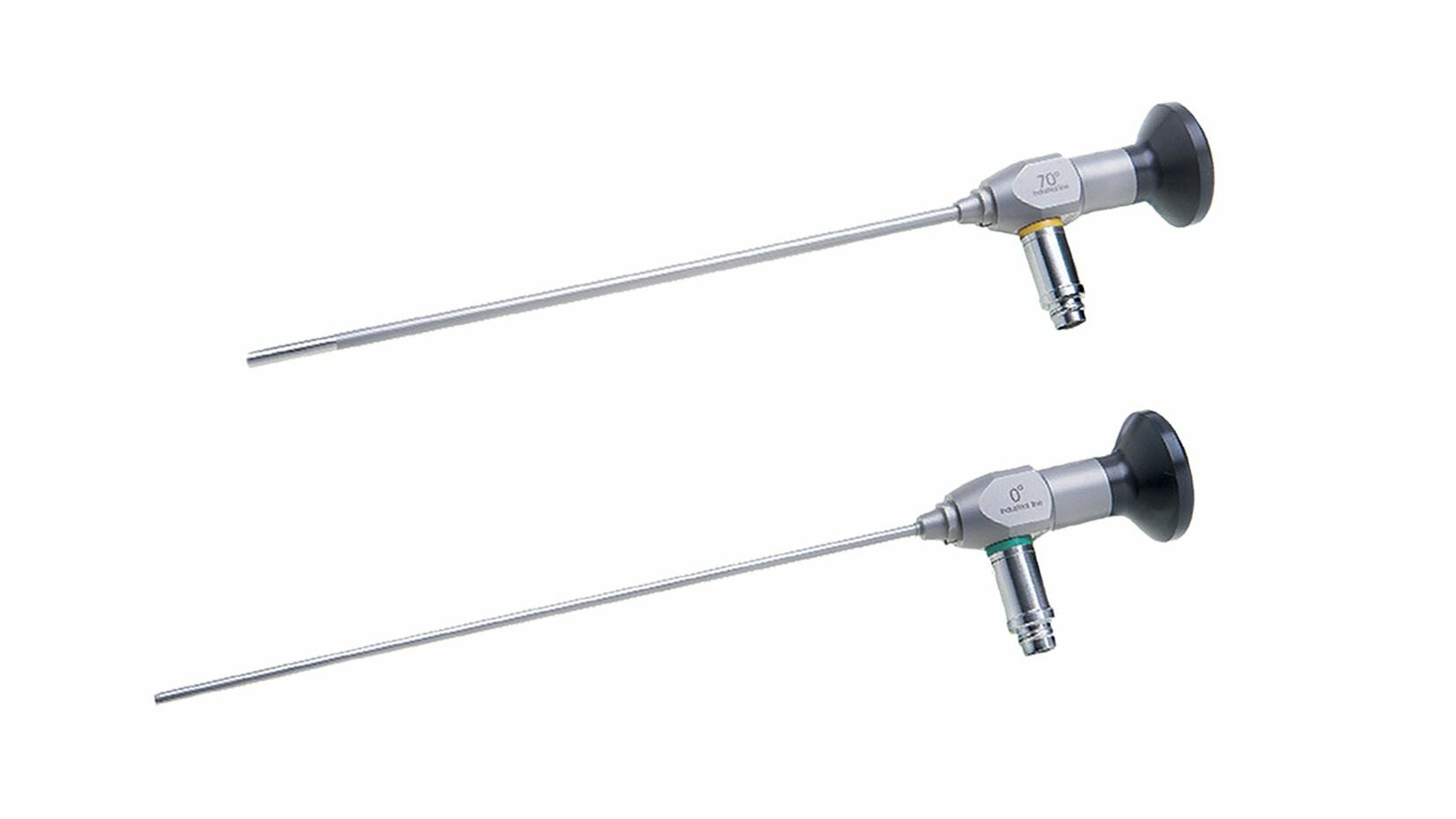

Серия КЛ от «Интек» — яркий представитель этого класса: жёсткая конструкция, фокусный окуляр, сменные насадки и волоконный световод делают её надёжным инструментом для промышленного контроля.
Как выбрать эндоскоп?
При выборе эндоскопа важно учитывать:
- Диаметр и длину зонда — они должны соответствовать геометрии объекта контроля.
- Направление обзора — прямое, боковое или комбинированное.
- Степень защиты — например, IP67 обеспечивает герметичность при работе в масле, бензине или керосине.
- Функциональность — достаточно ли простого просмотра или нужны измерения и 3D-реконструкция.
- Условия эксплуатации — в агрессивной или взрывоопасной среде предпочтительны оптоволоконные или жёсткие модели без электроники.
Эндоскопы стали неотъемлемой частью современного технического контроля. Благодаря разнообразию типов и моделей, каждый специалист может подобрать инструмент под свои задачи — от базового осмотра до высокоточной метрологии. Российские производители, такие как компания «Интек» (Санкт-Петербург), предлагают полный спектр решений — от простых жёстких эндоскопов до интеллектуальных измерительных систем с ИИ, соответствующих мировым стандартам качества и надёжности.
Подробнее ознакомиться с ассортиментом можно на официальном сайте: https://intekpro.ru/.
