Измерительный видеоэндоскоп: как измерить размер дефекта

Трещину, задир или коррозионную раковину внутри узла легко увидеть эндоскопом. Сложнее — понять, насколько дефект опасен. «Небольшая трещина» и «трещина глубиной 1,2 мм» — это две разные истории с точки зрения принятия решения: наблюдать дальше или останавливать оборудование на ремонт. Ответ на этот вопрос дает не осмотр, а измерение.

Измерительный видеоэндоскоп решает именно эту задачу: позволяет не просто зафиксировать дефект на фото, а получить его геометрические параметры — длину, глубину, площадь — прямо во время осмотра, через штатное технологическое отверстие, без разборки узла. В статье разберем, какие технологии измерения применяются в промышленных приборах, как именно работают стерео измерения эндоскопом, как измерить глубину трещины на практике и зачем нужно 3D моделирование дефектов, если цифры уже получены.

Зачем инженеру точные размеры дефекта, а не просто факт его обнаружения

Заключение «есть трещина» само по себе малополезно для планирования ремонта.

Технической службе и руководству нужны цифры, на основании которых принимается решение: продолжать эксплуатацию под наблюдением, планировать ремонт в ближайшее окно простоя или останавливать оборудование немедленно.

Оценка «на глаз» через объектив эндоскопа систематически ошибается — из-за перспективных искажений, разного расстояния до объекта и особенностей освещения один и тот же дефект на экране может выглядеть то крупнее, то мельче реального размера.

Два оператора, осматривающие один узел, нередко расходятся в оценке размера дефекта в полтора-два раза, если полагаются только на визуальное впечатление.

Измерительная функция убирает эту неопределенность: прибор сам решает уравнение оптики и выдает результат в миллиметрах, независимо от того, кто держит зонд.

Точные размеры важны для трех практических задач:

• сравнения дефекта с допустимыми значениями по регламенту или нормативу отрасли — у большинства технических условий предельные размеры трещин, задиров и коррозионных раковин заданы именно в миллиметрах, а не описательно;
• отслеживания динамики роста дефекта между плановыми осмотрами — только сопоставимые цифры от осмотра к осмотру показывают, стабилен дефект или развивается;
• формирования доказательной базы для отчета перед регулятором, заказчиком или страховой компанией, где субъективное «на вид некритично» не принимается как основание для продления эксплуатации.

Без измерения любое из этих решений опирается на субъективную оценку оператора. С измерением — на конкретную цифру, которую можно перепроверить, сравнить с нормативом и приобщить к протоколу неразрушающего контроля.

Какие технологии измерения используют современные видеоэндоскопы

Производители применяют несколько принципиально разных методов измерения дефектов, и они отличаются по точности, удобству и подходящим типам дефектов:

• теневой метод — на изображение проецируется калиброванная линия или курсор, оператор совмещает его с краями дефекта, а прибор пересчитывает расстояние в кадре в реальные миллиметры;
• метод сравнения — размер объекта сопоставляется с эталонной геометрией известного диаметра, введенной в кадр рядом с дефектом;
• стереоскопический метод — два оптических канала с известным базовым расстоянием строят объемную модель участка, и измерения выполняются уже по готовой 3D-сцене, а не по плоской картинке;
• метод фазового сдвига — структурированная подсветка проецируется на поверхность, а по деформации проекционного рисунка восстанавливается рельеф.

Каждый метод рассчитан на свой тип задач.

Теневой и сравнительный варианты быстрее в работе и достаточны для простых линейных размеров на плоской, хорошо освещенной поверхности — например, для контроля остаточной толщины стенки или диаметра отверстия.

Но трещина — дефект с неровными краями, ветвлением и переменной глубиной по всей длине, поэтому для нее точнее и информативнее стерео измерения эндоскопом: только объемная модель участка позволяет корректно оценить и длину раскрытия, и глубину сразу в нескольких точках трещины, а не в одной случайно выбранной проекции.

Стерео измерения эндоскопом: как это работает

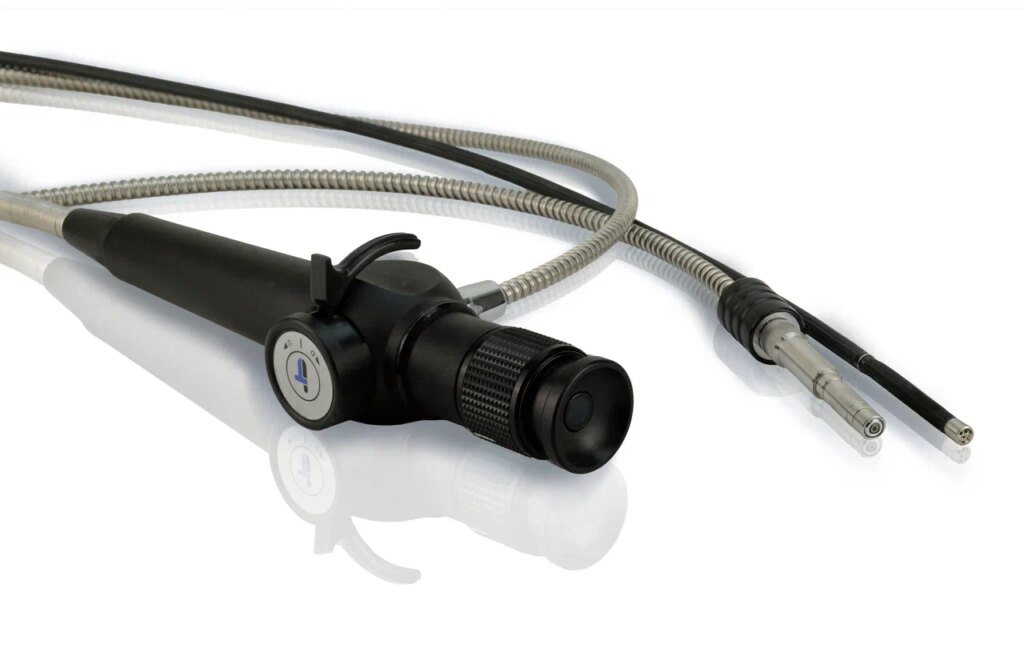

Стереоскопический зонд снимает участок поверхности одновременно двумя объективами, разнесенными на известное и предварительно откалиброванное расстояние.

Это тот же принцип, по которому человеческий мозг оценивает глубину пространства двумя глазами: разница в положении одной и той же точки на левом и правом изображении — параллакс — прямо связана с расстоянием до этой точки.

Программное обеспечение прибора сопоставляет оба кадра, вычисляет параллакс для каждой точки поверхности и строит карту расстояний — по сути, объемную копию реального рельефа дефекта.

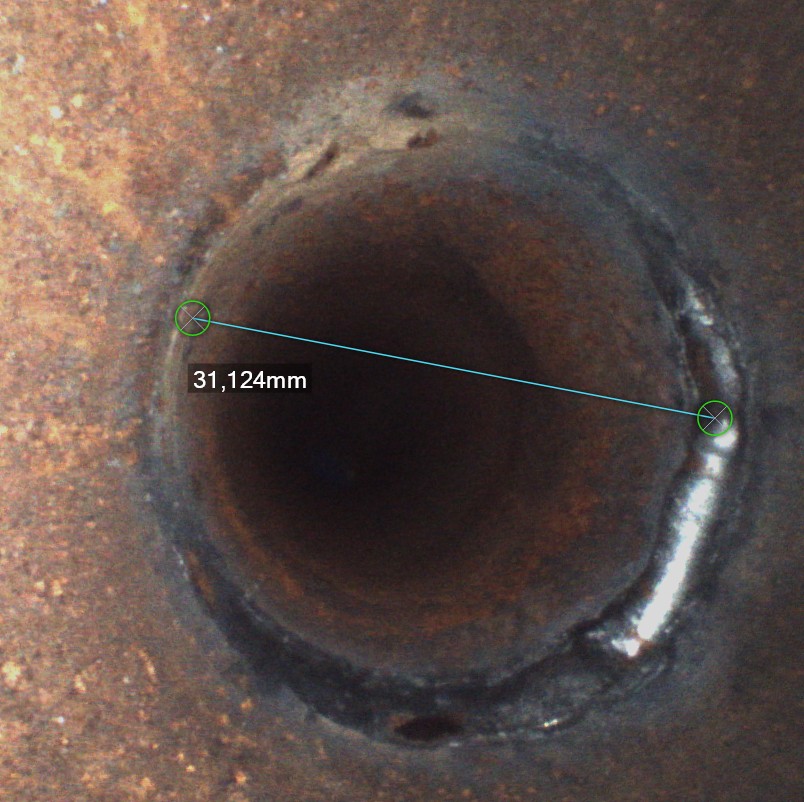

Дальше оператор просто расставляет измерительные точки прямо на замороженном кадре: между двумя точками система автоматически считает расстояние в пространстве, а не на плоскости экрана, что исключает характерную ошибку перспективы, свойственную визуальной оценке.

У метода есть три практических преимущества перед плоскими способами измерения:

• измерение выполняется постфактум, на сохраненном кадре, без необходимости держать зонд неподвижно и рискнуть смазать результат дрожанием руки;
• один снимок дает данные сразу для нескольких типов измерений — длины, глубины, площади, профиля сечения — без повторного захода зондом в узел;
• точность измерения глубины трещины и линейных размеров у промышленных стереозондов обычно находится в пределах десятых долей миллиметра, чего достаточно для большинства регламентов неразрушающего контроля в авиационной, газовой и нефтеперерабатывающей отраслях.

Как измерить глубину трещины эндоскопом

Порядок действий на практике выглядит так:

• Зонд подводят к дефекту и располагают по возможности перпендикулярно поверхности — под острым углом точность измерения падает, а часть дна трещины может оказаться в тени.
• Настраивают подсветку так, чтобы убрать блики и пересветы: слишком яркий свет «съедает» мелкие детали трещины и искажает построение стереопары, а слабый — не дает камере разглядеть дно.
• Делают стоп-кадр в момент, когда весь дефект целиком попадает в поле зрения обоих объективов, без обрезки краев.
• На кадре расставляют точки на краю поверхности и на дне трещины — программа считает разницу высот между ними, то есть непосредственно глубину трещины в этой точке.
• Дополнительно измеряют длину раскрытия и, при необходимости, ширину в нескольких сечениях по длине дефекта, чтобы оценить форму, а не только одну максимальную цифру.

Именно так на практике отвечают на вопрос, как измерить глубину трещины без разборки узла: не оценкой «на глаз», а расчетом по объемной модели участка, построенной стереозондом за один кадр.

Важно повторить измерение в двух-трех точках по длине трещины: глубина редко бывает постоянной, и максимум может находиться не там, где дефект выглядит наиболее заметным визуально.

Где чаще всего измеряют дефекты

Задача измерения дефекта без демонтажа встречается практически в любой отрасли, где есть закрытые полости и труднодоступные узлы, но особенно часто — там, где отказ оборудования критичен для безопасности:

• авиационная отрасль — лопатки турбин, камеры сгорания, внутренние каналы двигателей, где размер трещины или задира напрямую входит в критерии допуска к дальнейшей эксплуатации;
• газовая отрасль — сварные швы трубопроводов, коллекторы, запорная арматура, где важно отследить рост трещины между плановыми осмотрами;
• нефтепереработка — внутренние поверхности реакторов, теплообменников, линий подачи сырья, подверженные коррозии и циклическим нагрузкам;
• энергетическое и тяжелое машиностроение — корпуса редукторов, валы, зубчатые передачи, где задиры и трещины усталости измеряют для решения о продлении межремонтного интервала.

Во всех этих случаях общая логика одна: демонтаж узла для полноценной дефектоскопии стоит времени и денег, а измерительный видеоэндоскоп дает достаточно точные цифры, чтобы принять обоснованное решение без остановки производства.

Экономика здесь считается просто. Демонтаж крупного узла — это часы или дни простоя, работа бригады и риск повредить исправные детали при разборке.

Осмотр с измерением через технологическое отверстие занимает от нескольких минут до пары часов и не требует останова технологической цепочки целиком.

Даже если по итогам измерения решение все же будет — остановить оборудование и разобрать узел, — это решение принимается осознанно, на основании цифр, а не превентивно, «на всякий случай», из-за невозможности оценить дефект иначе.

3D-моделирование дефектов: от точечных измерений к объемной картине

Отдельные измерения длины и глубины полезны сами по себе, но у стереоскопического метода есть более широкое применение — 3D моделирование дефектов.

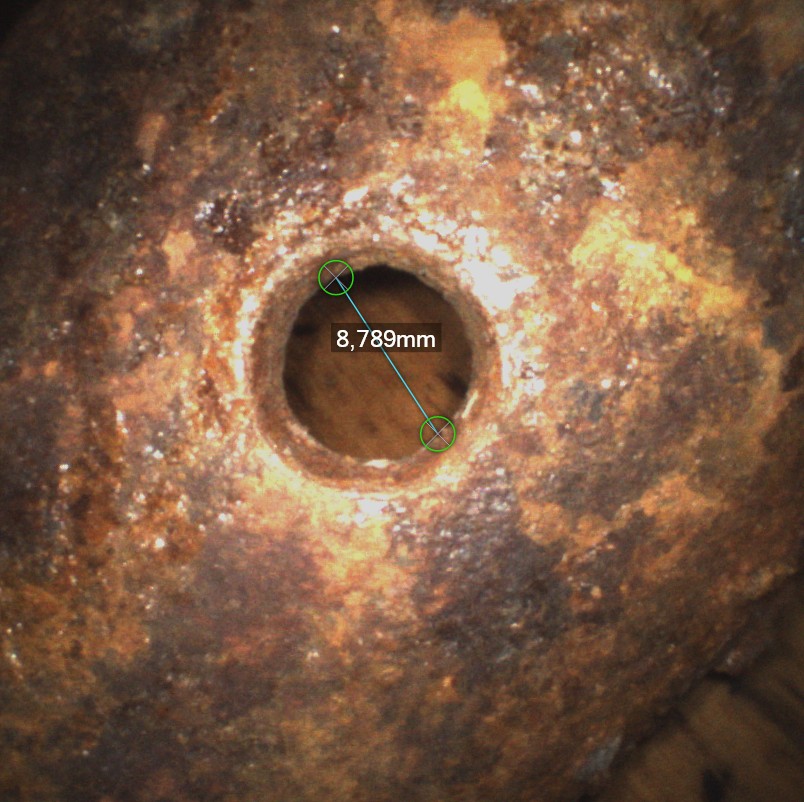

Вместо набора отдельных цифр программа строит полную трехмерную поверхность обследованного участка: с холмами, впадинами, направлением трещины и распределением глубины по всей ее длине.

Такая модель дает то, чего не дает единичное измерение:

• визуальное представление формы дефекта — ветвится ли трещина, меняется ли направление, есть ли сопутствующая деформация металла вокруг основного раскрытия;
• профиль глубины по всей длине трещины, а не одна точка максимума, что важно при оценке скорости роста усталостной трещины;
• базу для сравнения при повторном осмотре: наложив 3D-модель нового снимка на архивную с предыдущего контроля, можно объективно увидеть, вырос дефект или остался стабильным, и на сколько именно.

Для предприятий с плановым графиком неразрушающего контроля — авиационных, газовых, нефтеперерабатывающих — именно возможность сравнивать 3D-модели дефекта в динамике часто оказывается ценнее единичного измерения: она превращает контроль из разовой проверки в систему мониторинга состояния оборудования, на данные которой можно опираться при планировании капитального ремонта.

Типичные ошибки при измерении дефектов эндоскопом

Даже качественный прибор не спасает от методических ошибок оператора. На практике чаще всего встречаются такие:

• измерение под острым углом к поверхности — часть дефекта попадает в область, где стереопара строится с большой погрешностью;
• пропущенная калибровка зонда после смены измерительного наконечника — без нее цифры на экране не соответствуют реальности;
• одна точка измерения глубины трещины вместо нескольких — в результате максимальная глубина остается незамеченной;
• избыточная или недостаточная подсветка, из-за которой алгоритм не может уверенно сопоставить два кадра стереопары;
• отсутствие сравнения с результатами предыдущего осмотра — без архива данных динамику дефекта оценить невозможно.

Большинства этих ошибок можно избежать, если у прибора есть простое и понятное программное обеспечение с подсказками при расстановке измерительных точек, а у оператора — четкий регламент проведения осмотра.

На что обращать внимание при выборе измерительного видеоэндоскопа

Не всякий видеоэндоскоп с функцией измерения одинаково подходит под задачи промышленного контроля. При выборе стоит проверить несколько параметров.

Метод измерения имеет значение в первую очередь.

Стереоскопический зонд предпочтителен для сложных дефектов вроде трещин и коррозионных раковин с неровным профилем, теневой и сравнительный методы — для простых линейных размеров на плоской поверхности, где скорость измерения важнее детализации формы.

Заявленная точность прибора в миллиметрах должна быть указана вместе с условиями, при которых она достигается: дистанцией до объекта, углом съемки и уровнем освещенности.

Цифра точности без этих условий мало о чем говорит.

Сменные измерительные зонды позволяют адаптировать один прибор под разные диаметры каналов и типы задач без покупки нового устройства целиком — это заметно снижает совокупную стоимость владения оборудованием.

Качество изображения важно не только для картинки на экране. HD-изображение 1080p и корректная цветопередача напрямую влияют на точность построения стереопары: чем четче камера различает края дефекта, тем точнее алгоритм определяет параллакс.

Длина и диаметр зонда, а также устойчивость к рабочей среде — температуре, загрязнениям, вибрации на производственном участке — определяют, доберется ли прибор физически до нужной точки узла и переживет ли цеховые условия эксплуатации.

Программное обеспечение отвечает за удобство расстановки измерительных точек, экспорт отчета с фото, видео и результатами измерений — то, что технической службе нужно приложить к протоколу контроля.

Отдельно стоит проверить калибровку: без нее даже качественная оптика не дает достоверных цифр. Откалиброванный измерительный видеоэндоскоп с паспортом точности — это то, что можно предъявить регулятору или заказчику вместе с отчетом об измерении дефекта.

Калибровка зонда: почему без нее измерения не имеют смысла

Стереоскопический зонд измеряет расстояние не напрямую, а через геометрическую модель — известное расстояние между объективами, фокусные расстояния каждого канала и их взаимное положение. Эти параметры определяются один раз при заводской калибровке и записываются в память прибора для конкретного измерительного наконечника.

Проблема в том, что при смене зонда, ударе или значительном перепаде температуры калибровочные параметры могут разойтись с реальной геометрией оптической системы — и тогда прибор продолжает выдавать цифры, но эти цифры уже не соответствуют действительности, при этом внешне ничего не сигнализирует об ошибке.

Именно поэтому производители рекомендуют периодически проверять калибровку по эталонному образцу с известными размерами: если измеренное значение расходится с эталонным больше чем на паспортную погрешность, нужна повторная калибровка.

Для технической службы это означает простое правило: перед ответственным измерением — например, перед оценкой глубины трещины, от которой зависит решение об остановке оборудования, — стоит на 2–3 минуты проверить зонд на калибровочном образце.

Это дешевле, чем принять решение по ошибочным цифрам.

Измерение дефекта как часть системы обслуживания оборудования

На отдельно взятом осмотре польза измерения очевидна: инженер получает конкретную цифру вместо предположения. Но настоящая ценность раскрывается, когда измерение становится не разовым действием, а частью регулярного цикла обслуживания оборудования.

Если предприятие ведет архив измерений по каждому критичному узлу, накапливается история: как менялась глубина трещины от осмотра к осмотру, с какой скоростью растет коррозионная раковина, сколько времени прошло с момента, когда дефект впервые попал в допуск по нормативу.

Эти данные превращают техническое обслуживание из реакции на поломку в планирование ремонта заранее — по факту достижения дефектом порогового значения, а не по факту отказа узла.

Для этого не требуется отдельная система — достаточно, чтобы каждое измерение сохранялось в отчете с привязкой к дате, точке контроля и параметрам зонда, а следующий осмотр того же узла начинался со сверки с предыдущими данными.

Измерительный видеоэндоскоп с функцией 3D-моделирования дефектов делает эту сверку наглядной: две объемные модели одного участка, снятые с разницей в несколько месяцев, накладываются друг на друга, и разница в рельефе видна без дополнительных расчетов.

Как оформляется отчет по итогам измерения дефекта

Измерение без фиксации результата теряет часть своей ценности — через полгода никто не вспомнит точную цифру глубины трещины, которую видели на экране во время осмотра. Поэтому итогом работы с измерительным видеоэндоскопом должен быть не только устный вывод, а полноценный отчет.

В отчет по каждому дефекту обычно включают:

• фото- и видеофиксацию дефекта с нескольких ракурсов, включая кадр, по которому проводилось измерение;
• измеренные параметры — длину, глубину, площадь — с указанием использованного метода измерения;
• точку и направление съемки относительно узла, чтобы дефект можно было однозначно найти при повторном осмотре;
• сравнение с результатами предыдущих измерений этого же участка, если они проводились;
• заключение технического специалиста: наблюдение, плановый ремонт или немедленная остановка.

Такой отчет решает сразу две задачи.

Во-первых, он дает техническому руководству основание для решения, не требующее личного присутствия при осмотре.

Во-вторых, он становится частью архива предприятия — базой для сравнения при следующем контроле того же узла и для анализа причин отказов, если дефект все же приведет к поломке.

Как ВИС ПРО 10.1 закрывает эти задачи

АО «Интек» — российский производитель промышленного эндоскопического оборудования с опытом более 30 лет на рынке, собственным конструкторским бюро и производственной базой в Санкт-Петербурге.

Компания самостоятельно выпускает микрооптику и выполняет точную механообработку металла, поэтому измерительные зонды и корпуса приборов не зависят от импортных поставок — это особенно актуально для предприятий, которые сейчас ищут отечественный аналог зарубежному измерительному оборудованию.

Измерительный видеоэндоскоп ВИС ПРО 10.1 предназначен для обнаружения и измерения дефектов внутренней поверхности механизмов и оборудования.

Прибор поддерживает стерео измерения эндоскопом для получения линейных размеров, глубины и площади дефекта, работает с HD-изображением 1080p, имеет автофокус и экран для контроля кадра прямо на месте осмотра, без переноса данных на отдельный компьютер.

Производство находится в Санкт-Петербурге, а доставка выполняется по всей России — от оформления заказа до получения прибора на объекте, вместе с гарантией завода-изготовителя.

Обнаружить трещину или задир видеоэндоскопом — только первая часть задачи неразрушающего контроля.

Вторая, не менее важная часть — понять реальный размер дефекта: его длину, глубину и форму.

Для этого нужен не просто просмотровый прибор, а измерительный видеоэндоскоп со стереоскопическим зондом, который строит объемную модель участка и позволяет измерять глубину трещины прямо на сохраненном кадре, без демонтажа узла.

3D-моделирование дефектов добавляет к этому измерению возможность сравнивать состояние узла между осмотрами и объективно оценивать динамику: растет дефект или стабилен.

Для предприятий с регулярным графиком контроля это превращает разовую проверку в систему мониторинга, на данные которой можно опираться при планировании ремонта — без лишних остановок оборудования и без демонтажа узлов, где в этом нет необходимости.

Вопрос-ответ

Чем измерительный видеоэндоскоп отличается от обычного просмотрового?
Просмотровый эндоскоп показывает изображение дефекта, но не дает его размеров. Измерительный видеоэндоскоп дополнительно строит стереопару или проецирует калиброванную метку и вычисляет линейные размеры, глубину и площадь дефекта прямо во время осмотра.

Можно ли измерить глубину трещины без разборки оборудования?
Да. Стереозонд вводится через штатное технологическое отверстие, снимает стоп-кадр дефекта, и на нем расставляются измерительные точки на краю и на дне трещины — демонтаж узла для этого не требуется.

Насколько точны такие измерения?
Точность зависит от модели зонда, дистанции и угла съемки, но у промышленных стереоскопических видеоэндоскопов обычно составляет десятые доли миллиметра — этого достаточно для большинства регламентов неразрушающего контроля.

Нужно ли отдельное программное обеспечение для 3D-моделирования дефектов?
Нет, программное обеспечение для расстановки измерительных точек и построения объемной модели обычно поставляется вместе с прибором и работает напрямую с сохраненными стереокадрами.

Подходит ли измерительный видеоэндоскоп для авиационной, газовой и нефтеперерабатывающей отраслей?
Да, именно в этих отраслях точное измерение дефекта особенно важно: решения о ремонте или остановке оборудования принимаются на основании конкретных цифр, а не визуальной оценки на глаз.

Как часто нужно измерять один и тот же дефект повторно?
Периодичность обычно задает регламент технического обслуживания конкретного узла, но общий принцип — сравнивать результаты между плановыми осмотрами, чтобы отследить, растет дефект или стабилен.

Что делать, если зонд уронили или ударили о стенку канала?
Перед следующим ответственным измерением стоит проверить калибровку на эталонном образце с известными размерами. Если измеренное значение расходится с эталонным больше паспортной погрешности, нужна повторная калибровка зонда — иначе цифры на экране перестают соответствовать реальным размерам дефекта.

Заменяет ли измерительный видеоэндоскоп полноценную дефектоскопию?
Нет, это инструмент первичной оценки и мониторинга. Для окончательного заключения по критичным узлам данные измерения дополняют другими методами неразрушающего контроля, если это предусмотрено регламентом предприятия.
