Как выбрать промышленный эндоскоп для инспекции сварных швов и труднодоступных полостей?

Сварной шов не всегда удаётся оценить визуально снаружи. Часть дефектов находится в труднодоступных местах: внутри труб, корпусов, теплообменников и других узлов. Чтобы осмотреть такие зоны без разборки оборудования, используют промышленный эндоскоп.

При неразрушающем контроле эндоскоп помогает увидеть состояние внутренней поверхности и зафиксировать результат на фото или видео.

Если требуется не только обнаружить дефект, но и определить его размеры, используют измерительные видеоэндоскопы. Они позволяют получить численные данные прямо во время осмотра.

Ниже разберём, какие типы промышленных эндоскопов подходят для разных задач и какие характеристики важно проверить перед покупкой.

Почему визуальный контроль важен при неразрушающем контроле сварных швов

Визуальный контроль — один из первых этапов проверки сварного соединения. Инженер оценивает состояние шва снаружи и, если конструкция позволяет, изнутри.

При прямом доступе могут быть достаточно обычных средств визуального контроля. Но в узких каналах, трубах и полостях со сложной геометрией без эндоскопа не обойтись.

Промышленный эндоскоп позволяет:

• осматривать внутренние поверхности труб, коллекторов, корпусов и других узлов без демонтажа;

• проводить контроль в узких и труднодоступных полостях;

• фиксировать результаты осмотра на фото и видео;

• при использовании измерительной модели — определять размеры обнаруженного дефекта.

Эндоскопический осмотр не заменяет другие методы неразрушающего контроля, если по условиям задачи требуется выявить внутренние или скрытые дефекты, недоступные для визуальной оценки. Его задача — дать специалисту доступ к зоне контроля и объективно зафиксировать её состояние.

Какие дефекты сварных швов можно увидеть эндоскопом

При осмотре сварного соединения эндоскопом специалист может обнаружить видимые поверхностные дефекты и отклонения геометрии шва, в том числе:

• трещины на доступной для осмотра поверхности;
• поры и газовые включения, если они выходят на поверхность;
• подрезы и наплывы;
• видимые признаки непровара или несплавления;
• шлаковые включения, если они доступны визуальному осмотру.

Важно учитывать, что эндоскоп показывает только ту часть дефекта, которая доступна для визуального контроля.

Если необходимо оценить внутреннюю структуру сварного соединения, применяют соответствующие методы НК, например ультразвуковой или радиографический контроль.

Какой промышленный эндоскоп выбрать для инспекции сварных швов

Универсального эндоскопа для всех объектов нет. Выбор зависит прежде всего от доступа к зоне контроля, размеров канала, его геометрии и того, нужно ли только увидеть дефект или ещё измерить его.

Жёсткие эндоскопы

Подходят, когда к зоне контроля есть прямолинейный доступ. Такие приборы используют для осмотра деталей, механизмов и полостей, куда можно ввести жёсткий зонд. У «Интек» есть модели для прямого и бокового наблюдения.

Оптоволоконные эндоскопы

Используются там, где нужен гибкий зонд и доступ к объекту ограничен. Такие эндоскопы подходят для узких и изогнутых каналов, а также для объектов сложной геометрии. В зависимости от модели доступны прямой или боковой обзор и двух- или четырёхнаправленная артикуляция.

Просмотровые видеоэндоскопы

Это цифровые приборы для визуального контроля труднодоступных полостей и узких каналов. Они позволяют наблюдать изображение на мониторе и сохранять фото и видео.

У ряда моделей «Интек» используются сменные зонды, поэтому один блок можно применять с зондами разного диаметра и рабочей длины.

Измерительные видеоэндоскопы — когда нужны цифры

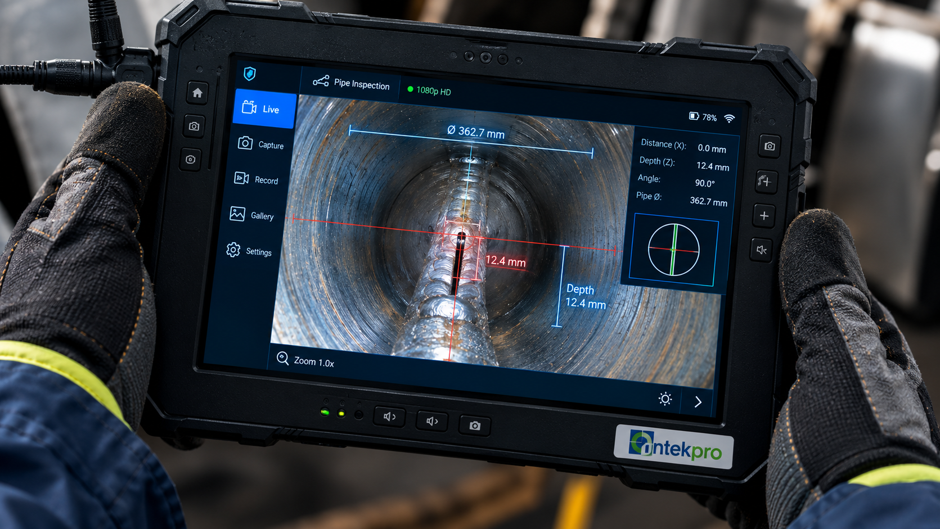

Если после осмотра важно определить не только наличие дефекта, но и его размеры, нужен измерительный видеоэндоскоп. В линейке «Интек» для таких задач используется ВИС ПРО 10.1.

Система позволяет выполнять стереоизмерения и определять длину, глубину и площадь дефекта, а также строить его 3D-модель.

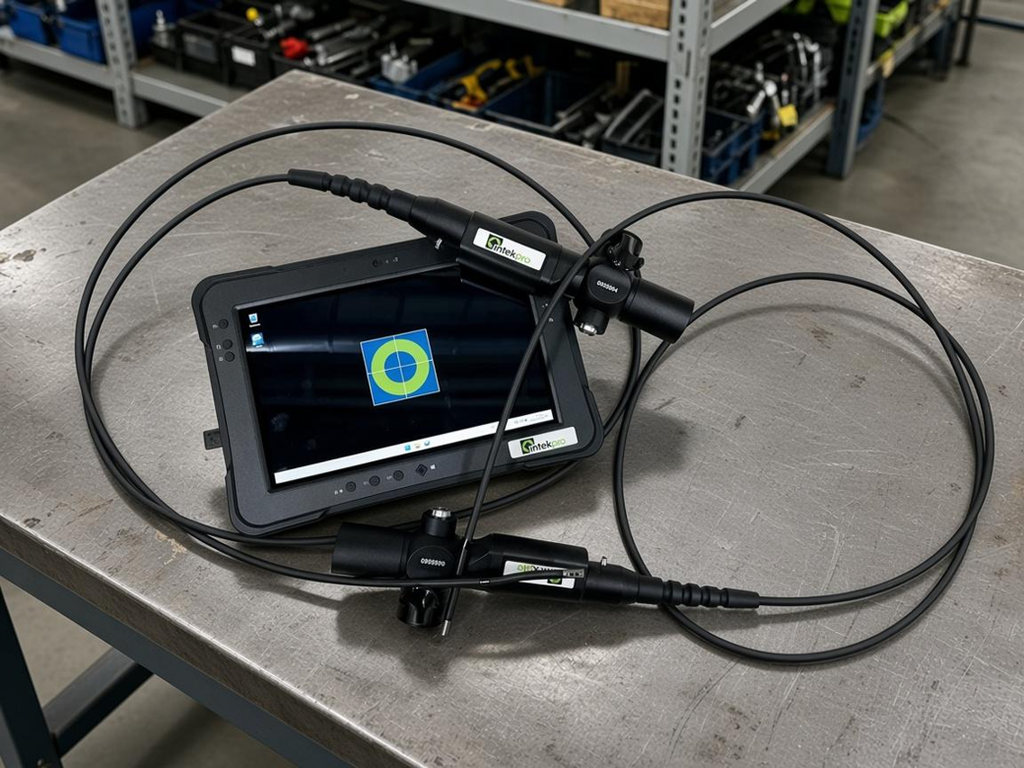

Возможности ВИС ПРО 10.1

ВИС ПРО 10.1 рассчитан на визуальный контроль и измерение дефектов в труднодоступных полостях.

В зависимости от установленного зонда доступны разные варианты диаметра, длины и направления обзора:

• стереоизмерения с определением размеров дефекта;
• построение 3D-модели поверхности дефекта;
• сменные зонды под разные задачи
• камеры прямого и бокового обзора в соответствующих модификациях;
• сохранение фото и видео результатов контроля.

Линейка ВИС ПРО 10.1 включает модификации со сменными зондами диаметром 4 и 6 мм. В зависимости от исполнения камеры имеют разрешение 400×400 или 800×800 пикселей. Это позволяет подобрать конфигурацию под конкретный объект и требуемую детализацию.

На что смотреть в характеристиках при выборе эндоскопа

Перед покупкой стоит сопоставить характеристики прибора с реальной геометрией объекта.

В первую очередь проверьте следующие параметры:

• Диаметр зонда — он должен проходить через самое узкое место маршрута. Лучше предусмотреть небольшой запас, чем выбирать диаметр впритык;
• Рабочая длина — должна соответствовать расстоянию до зоны контроля с учётом изгибов и особенностей маршрута;
• Направление обзора — прямое или боковое. Для осмотра стенок труб и боковых поверхностей боковой обзор может быть удобнее;
• Артикуляция — чем сложнее маршрут, тем важнее возможность точно направить рабочую часть зонда;
• Разрешение и качество изображения — от них зависит, насколько хорошо видны мелкие детали поверхности;
• Измерительные функции — если результаты контроля нужно фиксировать в цифрах, выбирайте модель с измерением нужных параметров;
• Сменные зонды — полезны, если оборудование планируется использовать на объектах с разными диаметрами и глубиной доступа.

Сравнение типов эндоскопов для контроля сварных швов

Тип эндоскопа	Доступ	Изображение	Измерение дефектов	Когда подходит
Жёсткий	Прямолинейный доступ	Оптическое изображение	Нет	Прямые участки, детали и полости с прямым доступом
Оптоволоконный	Гибкий зонд, узкие и изогнутые каналы	Зависит от модели и волоконного жгута	Нет	Сложная геометрия и ограниченный доступ
Просмотровый видеоэндоскоп	Гибкий зонд, узкие и протяжённые каналы	Цифровое изображение	Обычно нет; отдельные модели поддерживают сравнительные измерения	Визуальный контроль и фото-/видеофиксация
Измерительный ВИС ПРО 10.1	Гибкий сменный зонд	В зависимости от модификации 400×400 или 800×800 пикселей	Да: длина, глубина, площадь и 3D-модель	Когда размеры дефекта нужно зафиксировать в протоколе

Почему выбирают эндоскопы «Интек»

АО «Интек» производит промышленные эндоскопы в Санкт-Петербурге и работает на рынке более 30 лет.

Компания самостоятельно разрабатывает и выпускает оборудование, включая микрооптику, электронику и элементы точной механообработки.

Для заказчика это означает возможность подобрать оборудование под конкретную задачу, а не ограничиваться стандартной конфигурацией.

В каталоге «Интек» есть жёсткие, оптоволоконные, просмотровые и измерительные эндоскопы:

• Поставка напрямую от производителя;
• Подбор диаметра, рабочей длины и направления обзора под объект контроля;
• Сменные зонды для ряда моделей;
• Собственное производство и сервисная поддержка;
• Гарантия 2 года.

Выбор эндоскопа для контроля сварных швов начинается с самого объекта. Если доступ прямой, можно рассматривать жёсткий эндоскоп. Для узких и изогнутых каналов подойдут гибкие оптоволоконные или видеоэндоскопы.

Если результат нужно не только увидеть, но и зафиксировать в цифрах, стоит выбрать измерительный видеоэндоскоп.

Перед покупкой проверьте диаметр и рабочую длину зонда, направление обзора, артикуляцию и набор измерительных функций. Эти параметры напрямую связаны с тем, сможет ли прибор добраться до нужной зоны и даст ли результат, который можно использовать в документации по контролю.
